Hidraulikus kormány belmotorhoz
Hydraulic Steering Systems – Inboard Systems
Hidraulikus kormányrendszerek
HAJÓTESTEN BELÜLI MOTOROKHOZ
Inboard Systems (Ft árak megközelítő értékek!)

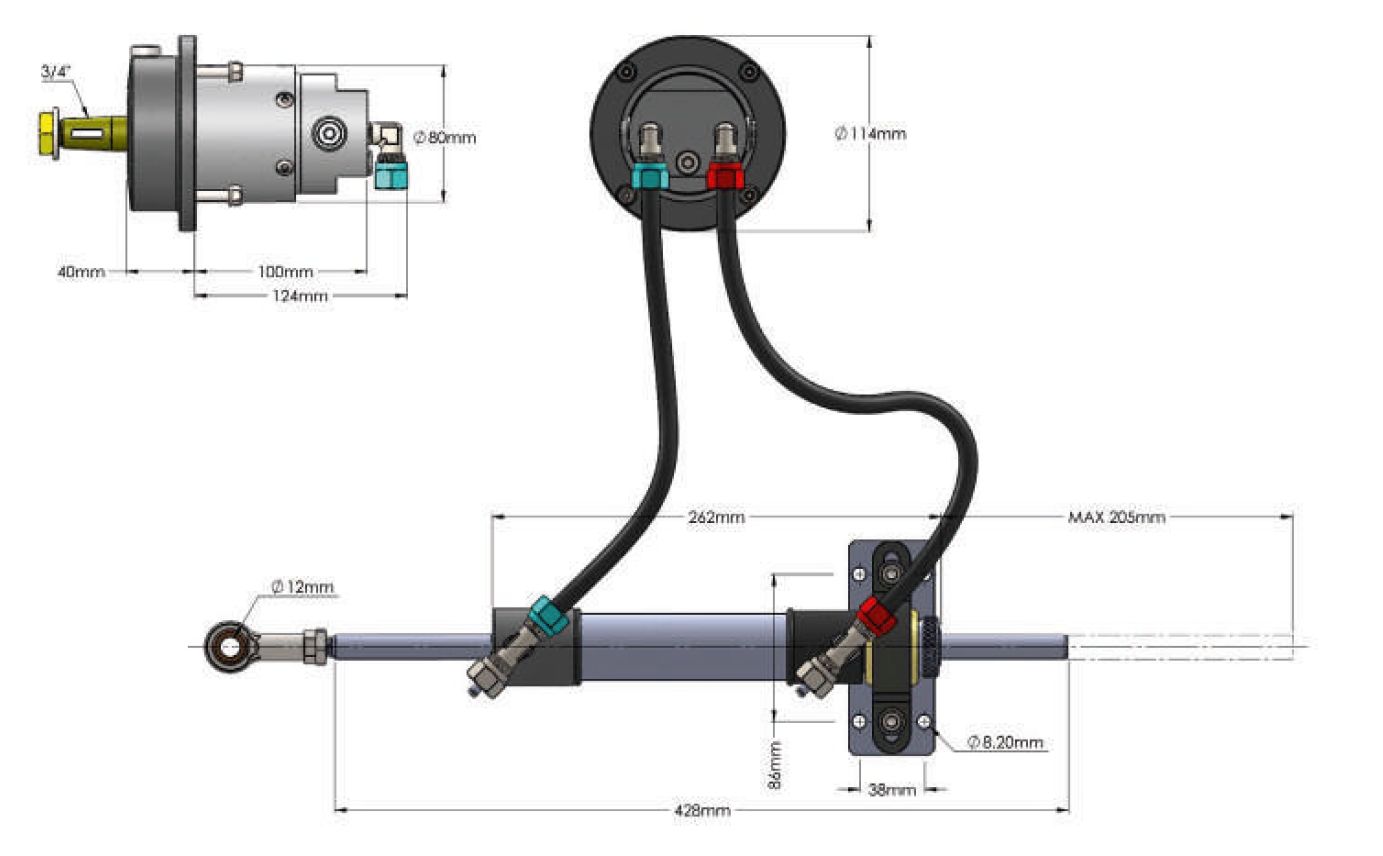

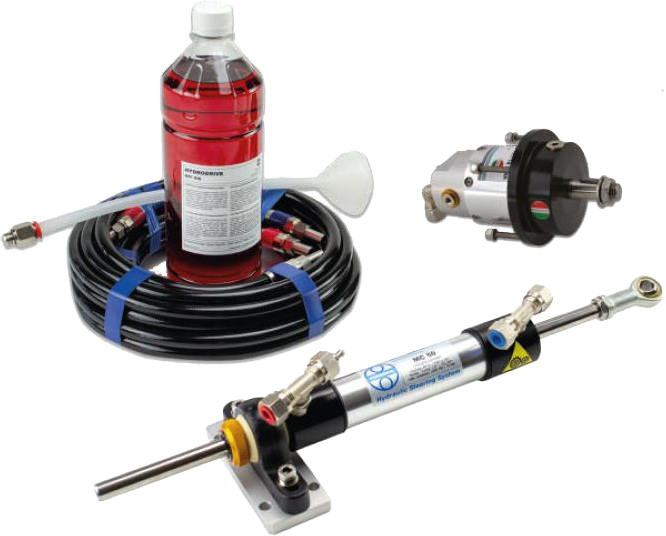

MU50TF / MU50TF-MRA Kormányrendszer készlet max. 10 m-es (33′) hajókhoz
Hidraulikus kormányrendszer beépített motorú, akár 10 m-es (33′) hajókhoz
MU50TF-MRA verzióban plusz:
+ Visszahatásgátló szelep
+ Robotpilóta csatlakozási port
Kimeneti erő: 3800 N
Nyomaték: 570 Nm
Maximális sebesség: 35 csomó (65 km/óra).
Fordulat: 5
• Automatikusan kenő IGUBAL® Gömb alakú csapágytartó
• A szivattyú teljes blokkja edzett alumíniumból készült
• A henger hidegen húzott, edzett alumíniumból
• Nagynyomású tömlőkészlet (1700 PSI-120 bar)
• Univerzális alkalmazás
• Rendkívül könnyen telepíthető
nettó ár: 498 € ~210 000 Ft
MU50TFMRA 548 € ~230 000 Ft
New technology of Inboard Hydraulic Steering System, for boats up to 10 m (33Ft)
MU50TF-MRA version is:
+ with Anti-Feedback Valve
+ Automatic Pilot Connection Port
Output Force: 387 kgf. (853 lbf)
Torque: 58 Kgm. (420 lbf-ft)
Max Speed: 35 kts.
Turns: 5
• Auto lubricating IGUBAL® Spherical bearing support
• Pump made from full block hardened aluminium
• Cylinder made from cold drawn, hardened aluminium
• High pressure hose set (1700 PSI-120 bar)
• Universal application
• Extremely easy to Install

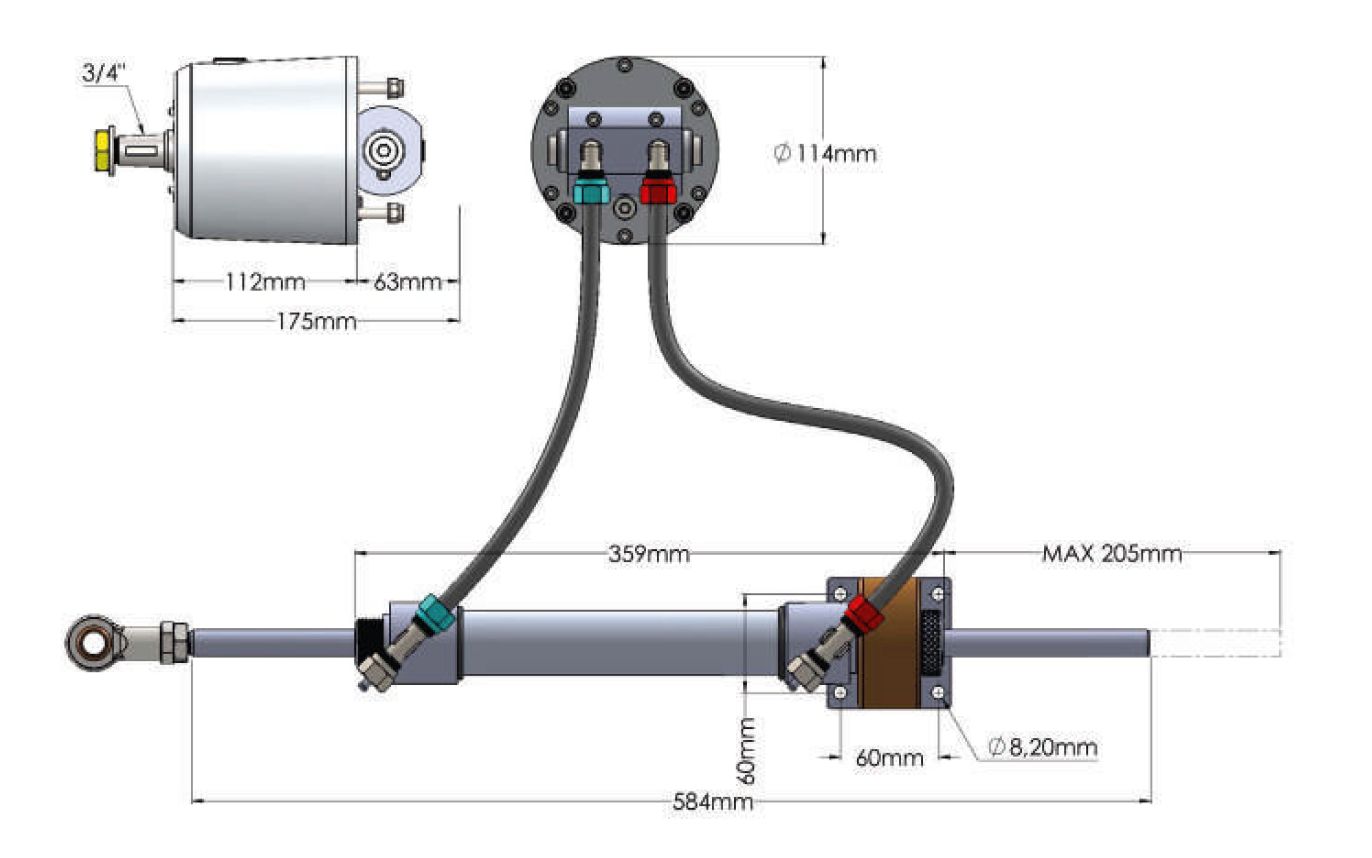

MU75TF / MU75TF-MRA Kormányrendszer készlet max. 12 m-es (40′) hajókhoz
Hidraulikus kormányrendszer beépített motorú, 12 m-ig (40′) hajókhoz. Univerzális alkalmazás.
MU75TF-MRA verzióban plusz:
+ Visszahatásgátló szelep
+ Robotpilóta csatlakozási port
Kimeneti erő: 3470 N
Nyomaték: 7850 Nm
Max sebesség: 45 csomó (83 km/óra).
Fordulatok: 4
• Automatikusan kenő IGUBAL® Gömb alakú csapágytartó
• A szivattyú teljes blokkja edzett alumíniumból készült
• A henger hidegen húzott, edzett alumíniumból
• Nagynyomású tömlőkészlet (1700 PSI-120 bar)
• Rendkívül könnyen felszerelhető
nettó ár: 760 € ~320 000 Ft
MU75TFMRA 860 € ~360 000 Ft
New technology of Inboard Hydraulic Steering System, for boats up to 12 m (40Ft). Universal application,
MU75TF-MRA version is:
+ with Anti-Feedback Valve
+ Automatic Pilot Connection Port
Output Force: 354 kgf. (780 lbf)
Torque: 80 Kgm. (579 lbf-ft)
Max Speed: 45 kts.
Turns: 4
• Auto lubricating IGUBAL® Spherical bearing support
• Pump made from full block hardened aluminium
• Cylinder made from cold drawn, hardened aluminium
• High Pressure Hose Set (1700 PSI-120 bar)
• Extremely easy to isntall
Stern-drive

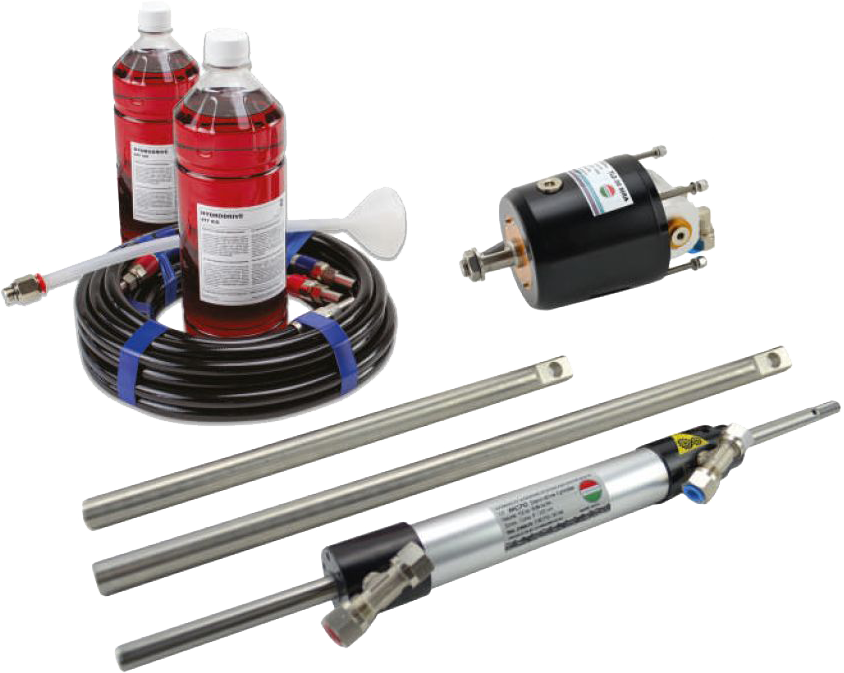

MSD70TF / MSD70TF-MRA Kormányrendszer készlet max. 12 m-es (40′) hajókhoz
Stern-Drive alkalmazás
Hidraulikus kormányrendszer beépített motorú, akár 12 m-es (40′) hajókhoz
MSD70TF-MRA verzióban a plusz:
+ Visszahatásgátló szeleppel
+ Robotpilóta csatlakozási port
Kimeneti erő: 3800 N
Nyomaték: 765 Nm
Maximális sebesség: 55 csomó (102 km/óra).
Fordulat: 4
• A szivattyú teljes blokkja edzett alumíniumból készült
• A henger hidegen húzott, edzett alumíniumból
• Nagynyomású tömlőkészlet (1700 PSI-120 bar)
• Univerzális alkalmazás
• Rozsdamentes acél rögzítőrendszer
• Egyoldali tömlőszerelvények
nettó ár: 740 € ~311 000 Ft
MSD70TFMRA 840 € ~353 000 Ft
Stern-Drive application
New technology of Inboard Hydraulic Steering System, for boats up to 12 m (40Ft)
MSD70TF-MRA version is:
+ Anti-Feedback Valve
+ Automatic Pilot Connection Port
Output Force: 387 kgf. (853 lbf)
Torque: 78 Kgm. (564 lbf-ft)
Max Speed: 55 kts.
Turns: 4
• Pump made from full block hardened aluminium
• Cylinder made from cold drawn, hardened aluminium
• High Pressure Hose Set (1700 PSI-120 bar)
• Universal application
• Stainless-Steel fixing system
• One side hose fittings
Hidraulikus kormányrendszerek Hajótesten belüli motorokhoz
Vitorlás hajókhoz
Inboard Systems – Sailing boats application (Ft árak megközelítő értékek!)

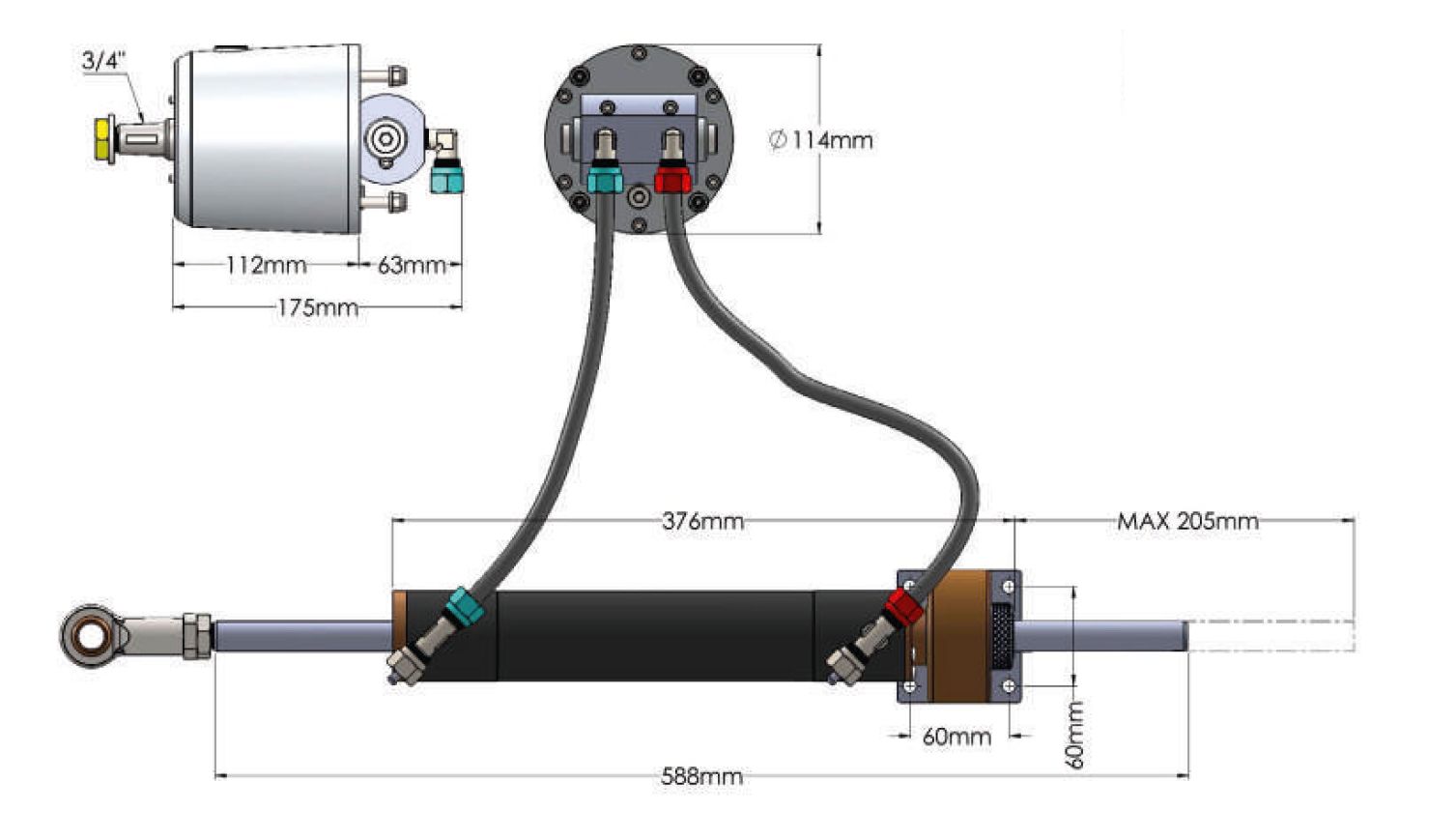

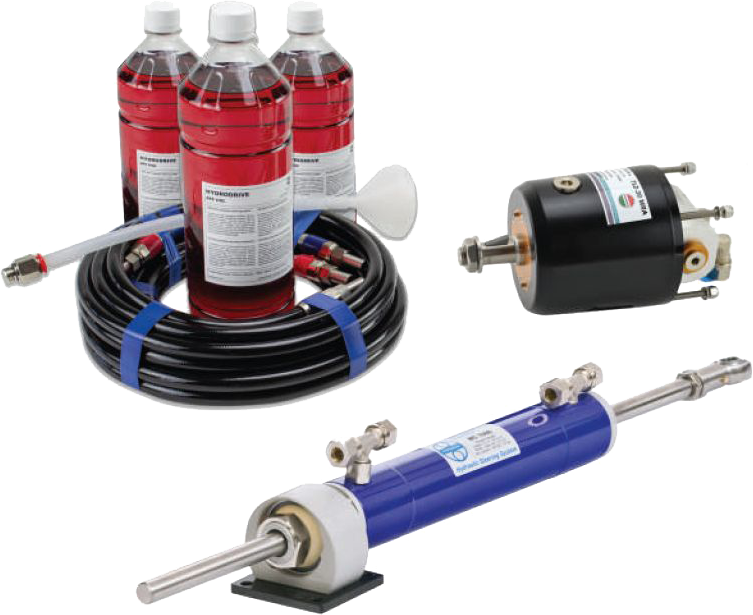

MU100TF / MU100TF-MRA Kormányrendszer készlet vitorlás hajókhoz 16 m-ig (52′)
Speciális hidraulikus kormányrendszer vitorlás hajókhoz 16 m-ig (52′).
Nagy pontosság, nincs visszahatás a kormánykeréken.
MU100TF-MRA verzióban plusz:
+ Visszahatásgátló szeleppel
+ Robotpilóta csatlakozási port
Kimeneti erő: 4853 N
Nyomaték: 1100 Nm
Max sebesség: 45 csomó (83 km/óra).
Fordulat: 5,7
• Automatikusan kenő IGUBAL® Gömb alakú csapágytartó
• A szivattyú teljes blokkja edzett alumíniumból készült
• A henger hidegen húzott, edzett alumíniumból
• Nagynyomású tömlőkészlet (1700 PSI-120 bar)
nettó ár: 1 020 € ~430 000 Ft
MU100TFMRA 1 120 € ~470 000 Ft
Special Hydraulic Steering System for Sailing boats up to 16 m (52Ft).
High precision, not back-lash on wheel.
MU100TF-MRA version is:
+ with Anti-Feedback Valve
+ Automatic Pilot Connection Port
Output Force: 495 kgf. (1091lbf)
Torque: 112 Kgm. (810 lbf-ft)
Max Speed: 45 kts.
Turns: 5,7
• Auto lubricating IGUBAL® Spherical bearing support
• Pump made from full block hardened aluminium
• Cylinder made from cold drawn, hardened aluminium
• High Pressure Hose Set (1700 PSI-120 bar)
